4.1 檢查
4.1.1 開箱檢查
設備從包裝箱內取出來，首先檢查整機外觀是否符合下述要求：
1）表面無腐蝕、涂覆層脫落和起泡想象，無明顯劃傷、裂痕等機械損傷；
2）緊固部位無松動，機內無異物；
3）面板、按鍵、指示燈完好，機內
接線端子和保險管座完好；
4）字符號和標志清晰；
檢查設備附件：所有配件單獨包裝，內有裝箱清單，請按清單逐一核對。如發現有不符合要求的情況
與我公司聯系。
4.1.2 內部配置及連線狀況檢查：
檢查內部配置，檢查電路板的固定螺絲是否有松動，同時檢查各部件之間的連接關系并做必要的記錄。
若發現連接線有脫落或標識不清等情況，請與我公司售后服務部聯系
4.1.3 空載開機檢查：
設備進入現場，確認切斷設備所有對外設備的連線后，接通主備電進行開機檢查。
1）先將備電開關撥到“I”的位置，
顯示控制盤默認主電工作燈點亮，約4秒后，主電工作燈熄滅，備
電工作燈點亮，主故障燈點亮，監聽揚聲器響起故障報警聲，然后將主電開關撥到“I”的位置，備電工作
指示燈熄滅，主電工作指示燈點亮，主電故障燈熄滅，監聽揚聲器故障報警聲音消失，表明主、備電正常
工作。
2）按“自檢”鍵可直接執行消防應急廣播設備自檢、觀察消防應急廣播設備自檢過程中LCD、LED、
揚聲器等是否正常工作。
3）如在某一步發現異常，應按第六章故障分析與排除部分適當處理，如問題繼續存在，請與我公司
售后服務部聯系。
4）選擇主菜單中的“系統設置”，選擇“系統時間”調整日期和時間，按“確認”鍵保存，請按“菜
單”鍵退出。具體操作方法參照5.4.1系統時間。
4.1.4 線路檢查
線路絕緣檢測：設備安裝前應對所有與設備連接的線路進行絕緣測試，線間、線地間的絕緣電阻應不小
于20MΩ 。
4.2 安裝
4.2.1 安裝方法
將箱體用2個M6的膨脹螺栓固定在牢固的墻壁上，膨脹螺栓的水平間距為240mm。設備底部距離地面
高度宜為1.2m~1.5m，正面操作距離不應小于1.2m。安裝尺寸圖見第三章3.1.1小節圖3.1。
4.2.2 接線
主備電AC220V電源線分別接入電源功放板主電L、N、G和備電的L、N、G，注意L/N/PE線序；通訊
板分區1-、分區1+和分區2-、分區2+接現場廣播
揚聲器；控制中心廣播音頻干線接入120V定壓輸入端子；
CANH、CANL分別與聯動控制器的CAN總線H和L端子連接，具體如圖4-1所示。

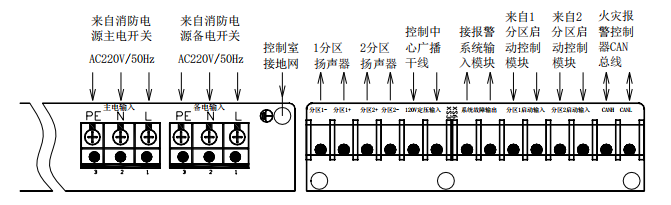

圖4-1接線示意圖
4.2.3 布線要求
1）交流220V電源線（L、N、
）宜選用截面積≥0.75mm²，電壓等級不低于450V/750V的阻燃或耐火
銅芯絕緣導線或三芯銅芯絕緣電纜。
2）
廣播總線宜選用截面積≥1.5mm²，電壓等級不低于450V/750V的阻燃或耐火銅芯雙絞線，單獨穿金
屬管或可撓電氣導管或B1級以上的剛性塑料管或者封閉式線槽中，嚴禁與其他傳輸系統線路或者
消防系統
中的信號線、電源線、啟泵回答線、直啟線等穿入同一管中敷設。
3）機殼保護地線宜用4mm²的銅導線，接地電阻應小于4Ω ，當采用綜合接地時，接地電阻應小于1Ω 。
4）線性輸入連接線宜選用阻燃RCA線。
4.3 調試#p#分頁標題#e#
4.3.1 調試前準備
1）在對設備檢查完畢后，如各項檢查均符合要求，則對現場進行接線處理。
2）當接線完成后，經過仔細檢查無誤后即可進行開機調試，出現異常情況可參照第六章故障分析與
排除進行初步判斷和解決。
4.3.2 系統設置
通過主菜單中“系統設置”下的“廣播盤配置”菜單對揚聲器進行注冊，具體操作方法與界面參照5.4.7
小節中相關內容。
4.3.3 應急廣播音源設置和啟動
通過主菜單中“系統設置”下的“應急音源設置”，設置默認的應急廣播音源，具體的操作方式與界
面參照 5.4.2 應急音源設置小節中相關內容。
手動按下面板上的“應急廣播”按鍵，啟動應急廣播，“應急廣播”指示燈亮，揚聲器播放應急音頻，
表明應急廣播功能正常。按“復位”鍵復位應急廣播控制器，進入正常監視狀態。
