一、概述
感謝您選用本公司的LX-KZQ  消防應急疏散余壓控制器產品！
 1.1主要用途及適用范圍：
依據GB 51251-2017《建筑防煙排煙系統技術標準》，LX-KZQ  消防應急疏散余壓控制器產品（以下簡稱控制器）用于建筑加壓送風系統作為防煙樓梯間與前室(合用前室）疏散通道的壓力進行實時調節的控制裝置。加壓送風系統中余壓傳感器采集并上傳疏散通道的余壓值到控制器進行處理?？刂破鞲鶕?jù)余壓傳感器上傳的報警信息，通過調節閥門開度實時調節疏散通道余壓值，使樓梯間與走廊壓差保持在規定的范圍內,實現火災時既要有一定的壓差阻止煙氣擴散，又不能過大造成前室和樓梯間的門難以打開的目的。


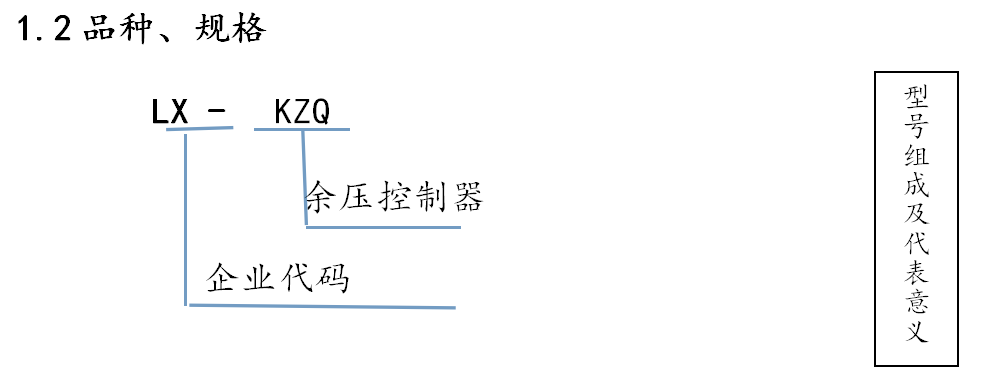

1.3使用環境和工作條件需要滿足以下要求：
1.3.1. 設備應安裝在環境溫度-10～50ºC的場所。
1.3.2. 設備應安裝在環境濕度≤90%的場所。
1.3.3. 設備應安裝在海拔高度≤2000m的場所。
1.3.4. 設備應安裝在無強電磁干擾設備（焊機、高頻信號發生設備等）的場所。
1.3.5. 設備應安裝在無爆炸性粉塵、無腐蝕性氣體的場所。
針對該設備編制的本手冊為用戶提供安裝配線、參數設定、日常維護、故障診斷和排除方法等內容。在安裝、設置、運行和維護本設備之前，請務必認真閱讀本產品使用手冊，熟悉有關知識、安全注意事項，確保正確使用充分發揮本產品的優越性能。
 本手冊應妥善保存至本產品報廢為止。
 本手冊內容如有改動，恕不另行通知。

二、安全使用注意事項
·本控制器的建議的安全使用期為10年、其生產日期請查看銘牌。
·只允許專業技術人員安裝調試本控制器。
·控制器調試前，必須清理控制器內的灰塵和金屬異物。
·本產品防護蓋板有易碎的玻璃制品，在搬運和運輸中請做好防護工作。
三、工作原理
控制器的工作原理：LX-KZQ  消防應急疏散余壓控制器對建筑加壓送風系統的防煙樓梯間與前室(合用前室）等疏散通道的余壓值通過余壓傳感器進行實時采集，處理器對采集到的信息進行轉換、數據運算、并與預先設置的報警值進行比較，如果余壓值超過報警值，傳感器把報警信息上傳到余壓控制器進行處理。余壓控制器根據余壓傳感器上傳的報警信息，通過調節閥門開度實時調節疏散通道余壓值，使樓梯間與走廊壓差保持在規定的范圍內。
四、產品參數
1. 額定電壓： AC220V
2. 工作電壓：額定電壓的85%～110%
3. 控制容量：可連接32 臺余壓傳感器
4. 相對濕度： ≤90%
5. 通訊方式：二總線、RS485
6.尺寸（長×寬×深）：130 mm×95mm ×56 mm
五、產品安裝
1 控制器的安裝
本控制器為導軌式安裝，將導軌固定在機箱內，鎖緊安裝螺釘
將控制器卡在導軌上。
2 控制器的電氣連接
   控制器為交流220V供電，電源接口不能搞錯，以免燒壞控制器，連接端子的螺絲必須緊固不得虛接、短路，以免引起控制器損壞。
通訊線采用雙絞線或帶屏蔽層的雙絞線接線，連接端子的螺絲必須緊固不得虛接、短路，以免引起通訊不良甚至控制器損壞。

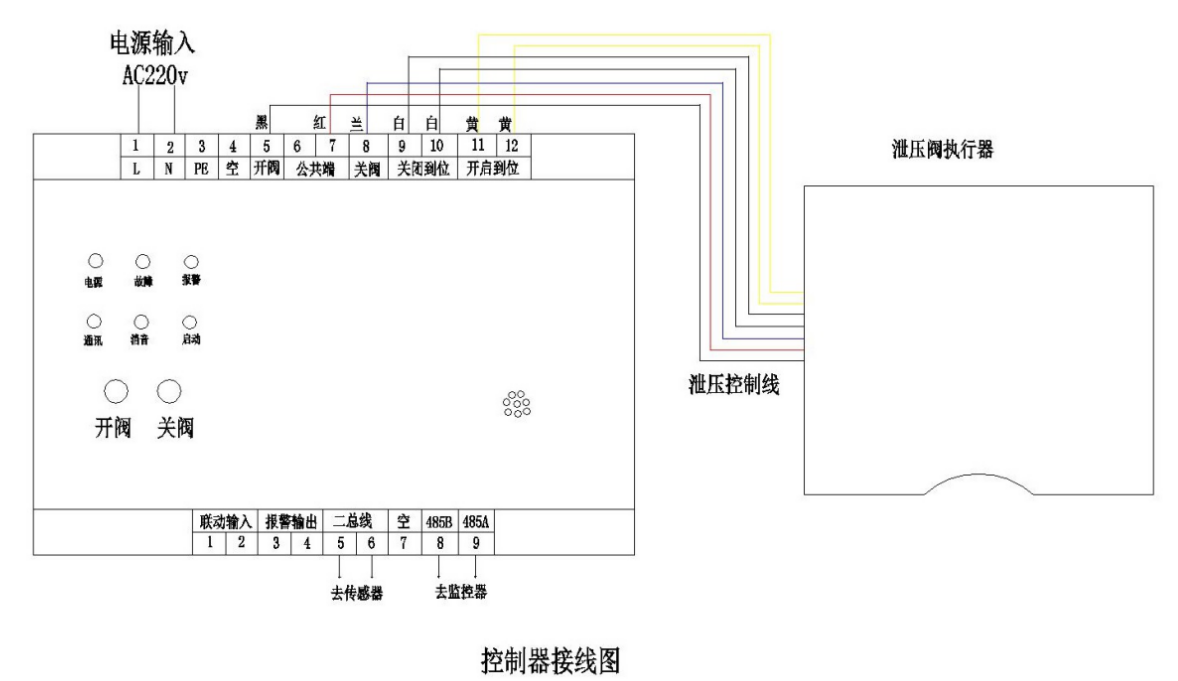

 控制器的電氣連接見下圖:


六、使用、操作
1.設備的上電
1.1初次上電的準備工作
初次上電必須做好以下檢查工作：
   a.設備安裝是否牢固；
   b.電纜連接是否正確，確認可否上電；
   c.檢查設備內部元件是否有可導電的污染物，并對其清理；
   d.對相關器件接線處檢查并進行緊固;
e.檢查對外連接控制線是否正確。
1.2對控制器通電檢查
對以上各項確認無誤后方可對設備通電。#p#分頁標題#e#
a.檢查控制器工作是否正常。
b.檢查傳感器與控制器通訊是否正常。
c.接入試驗用傳感器，模擬壓差檢查電動泄壓風閥執行器是否正常工作。
2.操作說明

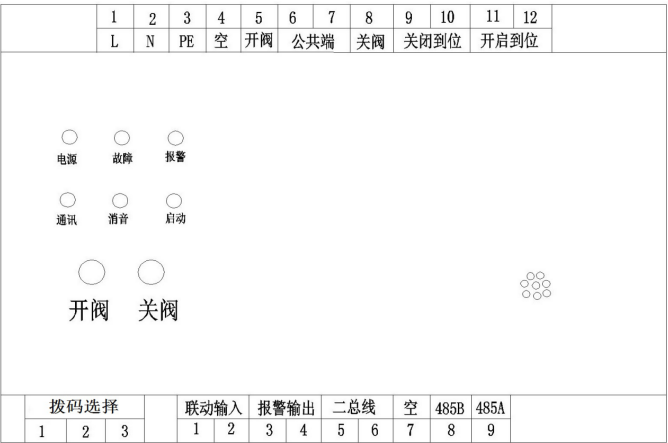

本控制器設置按鈕指示燈見下圖：

指示燈、按鈕功能：
“電源”指示燈：控制器處于手動狀態時長亮，控制器自動
狀態時該指示燈閃亮；
“通訊”指示燈：監控器與控制器的通訊指示，通訊正常時指示燈閃亮；
“消音”指示燈：執行消音操作時指示燈點亮，傳感器搜索時閃亮；
“故障”指示燈：控制器有故障或者傳感器與控制器通訊故障，以及泄壓閥執行器故障時，指示燈點亮；
“報警”指示燈：實時余壓值超過余壓設定值時控制器發出報警聲，指示燈點亮。
“啟動”指示燈：控制器在執行泄壓閥開閥動作時指示燈點亮；
“開閥”按鈕：控制器處于正常的工作狀態時用于開啟泄壓閥執行器，操作時按住該按鈕直至“啟動”指示燈點亮。
“關閥”按鈕：用于關閉泄壓閥執行器，操作時按住該按鈕直至“啟動”指示燈熄滅。長時間按住該按鈕可以進行手動自動狀態的切換。
同時按住“開閥”按鈕和“關閥”按鈕，用于控制器對在線的傳感器的自動搜索。注：傳感器無損壞并且與控制器連接完好，地址碼不可重復。
“撥碼選擇”：撥盤12撥至ON位置為前室壓差設置值，撥盤撥至下方位置為樓梯間壓差設置值。
 七、故障分析及排除

故障現象	原因分析	排除方法	備注
電源指示燈不亮	電源斷線	如連接線有脫線連接好電源脫線，如沒有脫線調換電源連線
通訊不正常	通訊線斷路或短路	檢查通訊線路
控制器不能開啟泄壓閥	控制器損壞或者泄壓閥執行器接線錯誤	更換控制器、核對泄壓閥執行器接線是否正確。
控制器報警	通訊故障或余壓報警	檢查通訊線路，檢查余壓氣管是否堵塞
