感謝您選用青鳥
消防系統的應急疏散余壓監控器產品！
1.1主要用途及適用范圍：
依據GB 51251-2017《建筑防煙排煙系統技術標準》，LX-JKQ 消防應急疏散余壓監控器產品（以下簡稱設備）用于建筑加壓送風系統作為防煙樓梯間與前室(合用前室）疏散通道的壓力進行實時遠程監控、并可以根據需要遠程控制泄壓閥的裝置。加壓送風系統中余壓傳感器采集并上傳疏散通道的壓力到控制器進行處理。 余壓控制器實時接收傳感器采集的疏散通道的壓力、實時工作狀態，余壓控制器把收到的信息以及控制器運行信息上傳至監控器進行數據顯示、存儲，查詢、打印等處理。
1.3使用環境和工作條件需要滿足以下要求：
1.3.1. 設備應安裝在環境溫度-10～50ºC的場所。
1.3.2. 設備應安裝在環境濕度≤90%的場所。
1.3.3. 設備應安裝在海拔高度≤2000m的場所。
1.3.4. 設備應安裝在無強電磁干擾設備（焊機、高頻信號發生設備等）的場所。
1.3.5. 設備應安裝在無爆炸性粉塵、無腐蝕性氣體的場所。
針對該設備編制的本手冊為用戶提供安裝配線、參數設定、日常維護、故障診斷和排除方法等內容。在安裝、設置、運行和維護本設備之前，請務必認真閱讀本產品使用手冊，熟悉有關知識、安全注意事項，確保正確使用充分發揮本產品的優越性能。
本手冊應妥善保存至本產品報廢為止。
本手冊內容如有改動，恕不另行通知。
二、安全使用注意事項
·只允許專業技術人員安裝調試本設備。
·對于設備內部元器件的操作必須在停掉電源后經確認設備確實安全的情況下進行，否則會引起設備及人身安全事故。
·設備調試前，必須清理設備內的灰塵和金屬異物。
·本產品防護門有易碎的玻璃制品，在搬運和運輸中請做好防護工作。
三、工作原理
設備的工作原理：LX-JKQ消防應急疏散余壓監控器產品對建筑加壓送風系統的防煙樓梯間與前室(合用前室）等疏散通道的壓力進行遠程實時顯示， 余壓控制器實時接收傳感器采集的疏散通道的壓力、實時工作狀態，余壓控制器把收到的信息以及控制器運行信息上傳至監控器進行顯示存儲，打印等處理。
四、技術參數
1. 額定電壓： 單相AC220V
2. 工作電壓：額定電壓的85%～110%
3. 監控容量：可監控64 臺余壓控制器
4. 相對濕度： ≤90%
5. 通訊方式：RS485
6. 尺寸（長×寬×高）：350 mm×140mm ×450 mm
五、青鳥消防系統應急疏散余壓監控器安裝、調試
1 電源進線的連接
本設備為單相220V供電，進線插頭在設備上方。
對于供電電纜的連接必須按照電工工藝規范進行施工，連接插座必須按照電工工藝規范安裝，必須緊固不得虛接，以免發生電氣事故。
2通訊線的連接
采用雙絞線或帶屏蔽層的雙絞線接線，進線端子見設備內部標識。連接端子的螺絲必須緊固不得虛接、短路，以免引起設備損壞。
六、使用操作
通電前的檢查工作：
a.設備安裝是否牢固；
b.電纜連接是否正確，確認后方可上電；
c.檢查設備內部元件是否有可導電的污染物，并對其清理；
d.相關器件接線處檢查時候牢固并進行緊固;
e.檢查對外通訊連接線是否正確。
監控器面板的指示燈說明：
“常電指示”：監控器市電正常工作時點亮，市電停電時熄滅；
“備電指示”：監控器市電停電時，蓄電池正常供電時點亮，恢復正常供電該指示燈熄滅；
“消音指示”：執行消音操作時指示燈點亮；
“故障指示”：監控器供電異常、故障、傳感器與控制器通訊故障、控制器與監控器通訊故障，指示燈點亮，同時發出報警聲；
“報警指示”：實時余壓值超過余壓設定值時控制器發出報警聲，指示燈點亮。
“系統故障”：監控器運行時程序“跑飛”此指示燈點亮，系統處于死機狀態。
監控器面板的按鈕功能：
-
“自檢”按鈕
當需要進行系統的自檢，點按此按鈕（整個系統的自檢），該操作必須在具有權限的管理員登錄系統及沒有故障報警的情況下才可進行。
-
“消音”按鈕
在系統有故障或余壓高報警時，點按此按鈕（可對整個系統消音）可進行消音處理 ，消音后消音指示燈點亮，該操作不需要權限。
-
“復位”按鈕
當需要進行監控器的復位，點按此按鈕即可，該操作不需要權限。
觸摸屏操作
本設備采用觸摸屏全中文界面控制，參數設置、數據查詢十分簡潔方便。接通監控器的內部的兩個電源開關監控器開始啟動，大約十幾秒鐘系統啟動成功，進入正常的實時監控狀態。系統時間如果不正確，請及時通過配套的軟件及電腦支持下進行修改。
該界面實時顯示當前各個疏散通道的余壓值，泄壓閥的狀態，系統時間，用戶類型等信息。通過點擊相關控制按鈕可進行數據查詢、打印、翻頁等控制。“1回路”-“4回路”指監控器的通訊通道號，每個通道可以與多個余壓控制器連接實現通訊；“打開泄壓閥”、“關閉泄壓閥”控制按鈕可遠程控制當前查詢回路的泄壓閥；“地址號”顯示對應通道連接的控制器及傳感器的地址碼；“實時數據”顯示對應監控點的余壓值，單位為Pa；“運行狀態”顯示控制器、傳感器的工作狀態；“泄壓閥狀態”顯示泄壓閥的當前狀態；“地址描述”顯示對應地址碼的控制器或傳感器的文字描述(文字描述修改需要通過監控器與電腦連接實現文字編輯）。“*1”為1#控制器的地址碼，“1-1”表示與1#控制器連接的1#傳感器地址碼。

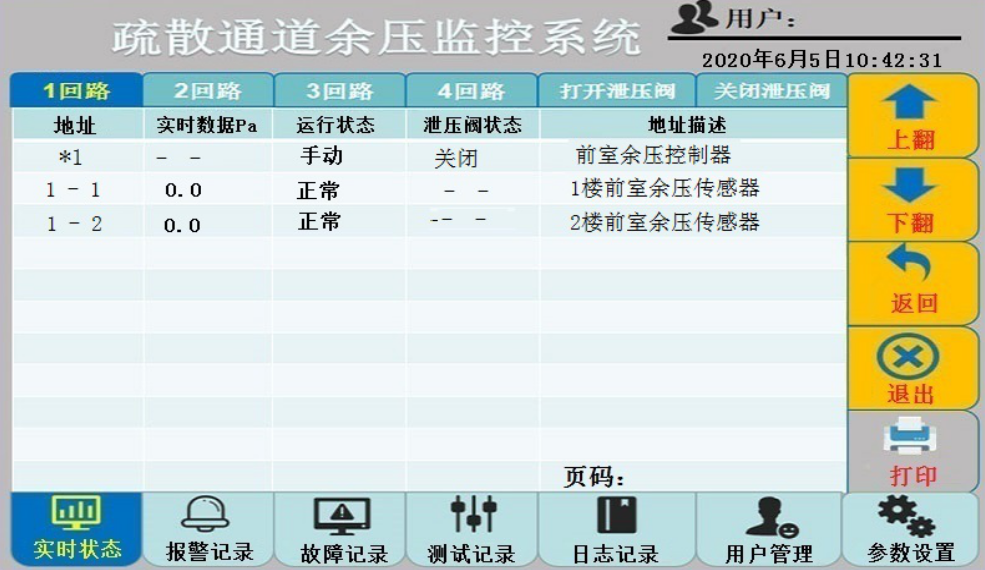

實時監控狀態界面如下圖：

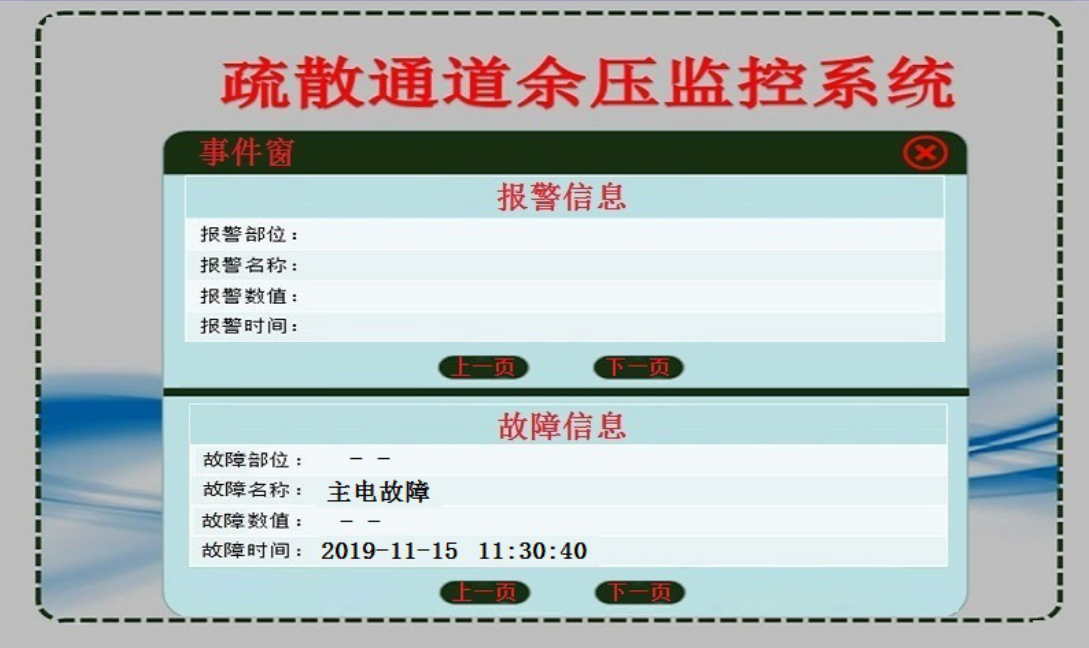

如果系統有故障，如主電源有或備電有問題，以及通訊不正常，包括監控器與控制器的通訊、傳感器與控制器的通訊不正常，監控器會發出報警聲，故障指示燈點亮同時屏幕彈出故障報警信息。此時可按下消音鍵進行消音，消音后消音指示燈點亮。系統故障界面如下圖：
如果想進入到實時狀態界面。點擊 X 即可進入到實時狀態監控界面。
實時監控狀態下，如果某監控點的余壓值超出設置范圍，監控器會發出報警聲，報警指示燈點亮同時屏幕彈出報警信息，可以按消音鍵進行消音，消音后消音指示燈點亮。系統實時報警不進行實時打印，需要報警信息的打印，以管理員方式登錄系統在報警記錄界面選擇打印即可。

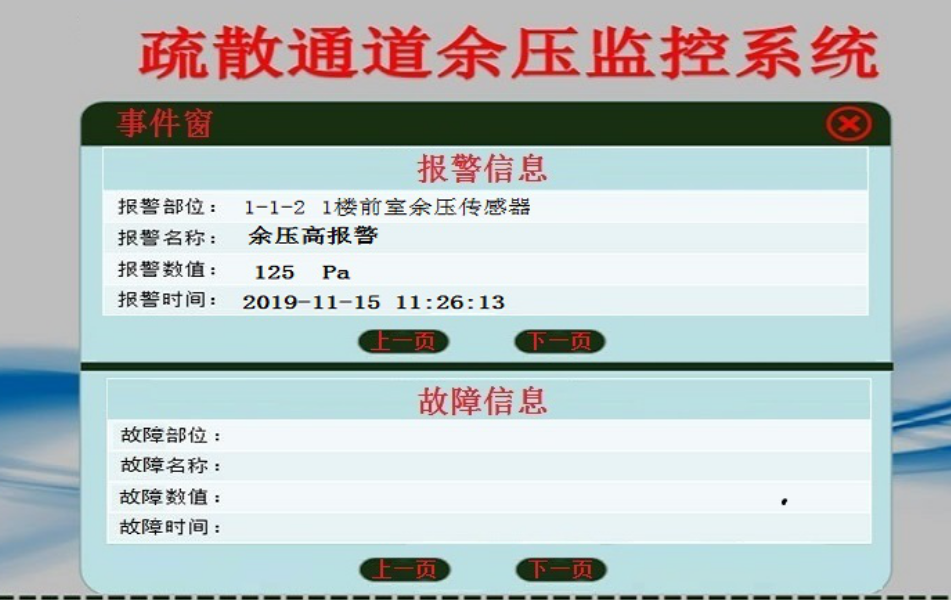

報警界面如下圖：
如果想進入到實時狀態控界面。點擊 X 即可進入到實時狀態監控界面。系統在沒有登錄的情況下只能進行數據查詢，不能進行數據打印、參數設置等項目的操作，要進行這些項目的操作必須進入到登錄界面進行管理員登錄之后才能進行。
監控器自動登錄方式
在實時報警界面點擊 X 或在登錄界面點擊 登錄 按鈕即可進入到實時狀態監控界面。
管理員登錄：
-
在實時狀態監控狀態下，點擊 退出 按鈕，進入到登錄界面，
-

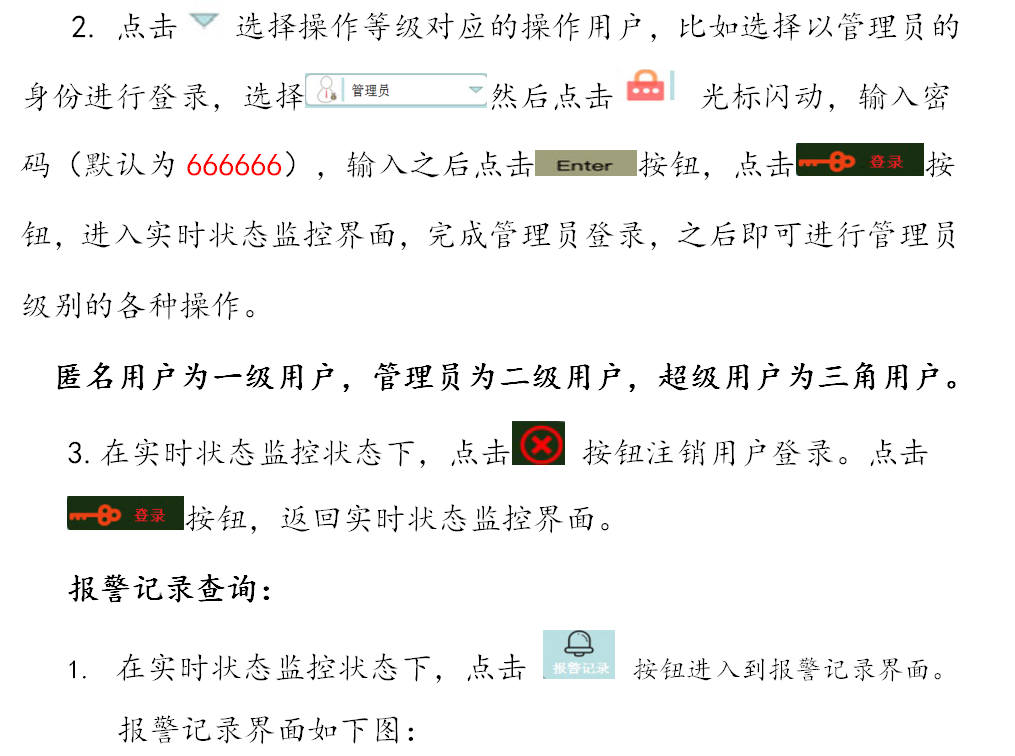

該界面顯示被監控的疏散通道的報警余壓值，顯示具體監控點的文字描述，當報警信息超過一頁可通過點擊 上翻、下翻按鈕翻頁查詢相關報警內容。管理員登錄后，在該界面下可點擊 打印 按鈕進行報警信息的打印（打印機打印的設定值是系統配置的設置值，與控制器撥碼開關無關，撥碼開關位置要與系統配置值一致）。
-
在報警記錄界面，點擊 返回 按鈕返回實時狀態監視界面。
故障記錄查詢：
-
在實時狀態監控狀態下，點擊 故障記錄 按鈕進入到故障記錄界面。

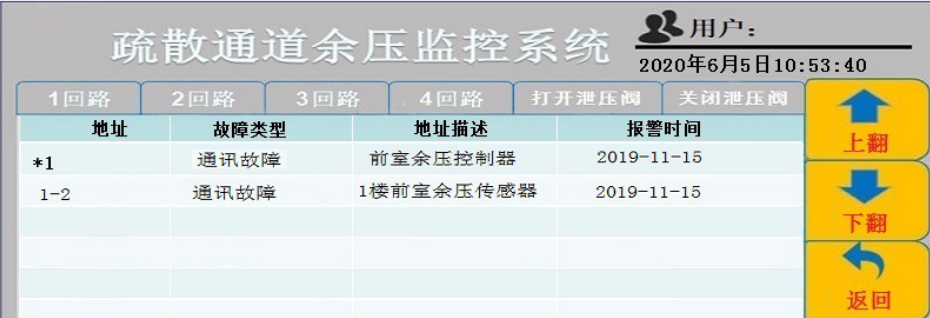

故障記錄界面如下圖：
-
該界面顯示相關故障地址及故障類型，顯示具體監控點控制器或傳感器的文字描述，當報警信息超過一頁時，可通過點擊上翻、下翻 按鈕翻頁查詢相關故障內容。管理員登錄后，在該界面下可點擊 打印 按鈕進行故障信息的打印。
-
在故障記錄界面，點擊 返回 按鈕返回實時狀態監視界面。
測試記錄查詢：
-
在實時狀態監控狀態下，點擊 測試記錄 按鈕進入到測試記錄界面。

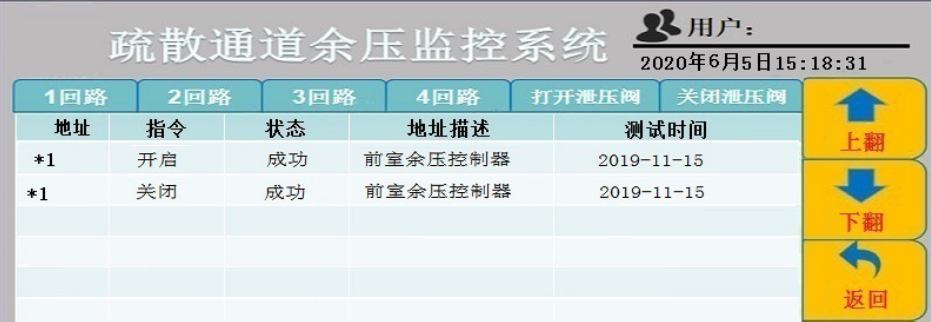

測試記錄界面如下圖：
-
在實時狀態界面進行泄壓閥的開閥、關閥控制測試，測試信息可在本界面查詢，可顯示監控點控制器的地址、指令、狀態、測試時間及控制器的地址描述，當報警信息超過一頁時，可通過點擊 上翻、下翻按鈕翻頁查詢相關測試內容。管理員登錄后，在該界面下可點擊打印按鈕進行測試信息的打印。
-
在測試記錄界面，點擊返回按鈕返回實時狀態監視界面。
日志記錄查詢：
-
在實時狀態監控狀態下，點擊 日志記錄 按鈕進入到日志記錄界面。
日志記錄界面如下圖：
-

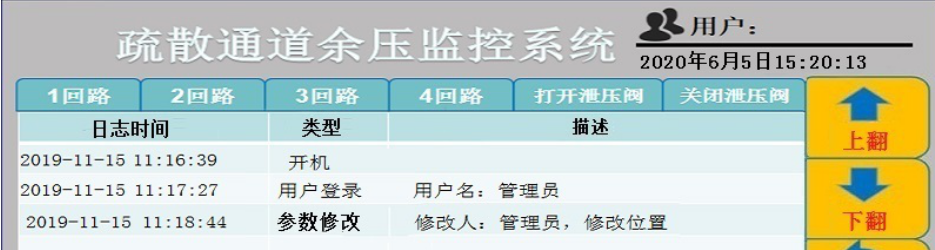

對監控器的各種操作，可在本界面查詢，可顯示操作類型及操作內容的描述。當日志記錄信息超過一頁時，可通過點擊上翻、下翻按鈕翻頁查詢相關日志內容。管理員登錄后，在該界面下可點擊 打印按鈕進行日志記錄信息的打印。
-
在日志記錄界面，點擊返回按鈕返回實時狀態監視界面。
用戶管理：
-
在實時狀態監控狀態下，點擊 用戶管理 按鈕進入到用戶管理界面。
-
密碼修改
點擊原密碼，光標閃動輸入要修改的原密碼，然后點擊 ENTER 按鈕，完成原密碼輸入，然后以同樣的方法輸入新密碼、確認密碼，點擊確認按鈕，即完成密碼的修改。密碼修改成功會顯示成功提示，密碼修改必須具有對應的權限才能修改。
-
密碼重置
在密碼修改界面點擊 密碼重置 按鈕進入密碼重置界面
點擊用戶名按鈕選擇需要密碼重置的用戶，點擊新密碼輸入框光標閃動輸入新密碼，然后點擊ENTER按鈕，完成新密碼輸入，然后以同樣的方法確認密碼，點擊確認按鈕，即完成對應用戶密碼的重置。密碼重置成功會顯示成功提示，密碼重置必須具有對應的權限才能重置。
-
授權碼在設備運行到授權的期限后，設備會退出正常運行，設備恢復正常使用必須獲取相應的授權碼，通過授權操作后方可。在本界面下輸入本設備產品編號，授權碼后點擊確認按鈕，即完成設備的使用授權。
-
點擊退出按鈕返回實時狀態監控界面。
參數設置：
-
在實時狀態監控狀態下，點擊 參數設置 按鈕進入到參數設置界面。參數設置是對傳感器的余壓報警值的設置。
-
參數設置
點擊總線號輸入框，對應的光標會閃動，輸入對應需要修改參數的總線號，然后按ENTER按鈕完成總線號輸入，以同樣的方法輸入分機號、傳感器地址，輸入完后點擊讀取按鈕，讀取成功會顯示成功提示并顯示讀取值。
數據讀取成功后，點擊需要修改的輸入框，對應的光標會閃動，輸入修改的設置值，點擊ENTER按鈕，完成新設置值的輸入，然后點擊寫入按鈕，寫入成功會顯示成功提示，新設置值被保存。
-
數據管理
在參數設置界面，點擊數據管理按鈕進入數據管理界面
導入配置
準備一個U盤并在配套軟件支持下把需要的配置信息配置好，把U盤插入到U盤卡槽，點擊“導入配置”圖標然后點擊確認按鈕即可完成監控系統的配置操作，操作成功會顯示成功提示，操作完成后拔出U盤即可。
導出配置
如果想把監控器的配置應用到其他工程，把U盤插入到U盤卡槽，點擊“導出配置”圖標然后點擊確認按鈕即可完成監控系統配置的導出操作，操作成功會顯示成功提示，操作完成后拔出U盤。之后在配套軟件支持下把導出的配置信息修改好（也可不用修改），把U盤插入到待配置的監控器U盤卡槽，點擊“導入配置”圖標，點擊確認按鈕即可完成待配置的監控系統的配置操作，操作成功會顯示成功提示，操作完成后拔出U盤即可。
更新軟件
在電腦上把更新的軟件復制到U盤，將U盤插入到U盤卡槽，點擊“更新軟件”圖標然后點擊確認按鈕即可完成監控系統軟件升級操作，操作成功會顯示成功提示，操作完成后拔出U盤。
導出歷史記錄
將U盤插入到U盤卡槽，點擊“導出歷史記錄”圖標然后點擊確認按鈕即可完成歷史記錄數據的導出操作，操作成功會顯示成功提示，操作完成后拔出U盤，導出的數據可在電腦上查詢、打印等處理。
U盤進行插拔操作時在監控器斷電后進行！
-
IP地址
IP地址只在設備調試時設置，監控器與電腦連接時進行的通訊參數設置，一般不需設置?？筛鶕?jù)電腦連接時的通訊要求進行參數設置，設置好各個參數然后點擊確認按鈕即可。
點擊退出按鈕返回實時狀態監控界面。
七、青鳥消防系統應急疏散余壓監控器故障分析及排除
|
故障現象 |
原因分析 |
排除方法 |
備注 |
|
開機屏幕無顯示 |
電源是否打開，屏幕損壞 |
檢查電源
更換屏幕 |
|
|
故障指示燈亮同時伴有報警聲 |
主電源異常、電池異常 |
如連接線有脫線連接好電源脫線，如沒有脫線調換電源連線
檢測電池的連接線及電池是否損壞 |
|
|
故障指示亮，同時有報警聲 |
通訊異常 |
檢查各個通訊通道的控制器通訊線路是否接錯、通訊線是否短路、斷路、控制器地址設置是否正確 |
|
