青鳥消防設備火災自動報警系統主機配置原則
       新國標 3.1.5“任一臺火災報警控制器所連接的火災探測器、手動火災報警按鈕和模塊等設備總數和地址總數，均不應超過 3200 點，其中每一總線回路連接設備的總數不宜超過 200點，且應留有不少于額定容量 10%的余量”      每回路180點          每臺主機最多16條回路

專線、電話的選擇

  專線設備
 每塊多線盤可帶8路專線設備
 每臺報警主機可帶20塊多線盤

電話主機配置
 總線電話
 電話分機數+電話模塊數
 每臺電話主機容量99門.

 多線電話
主機容量：8/16/24/40門


 青鳥消防設備廣播配置原則
新國標 4.8.7“集中報警系統和控制中心報警系統應設置消防應急廣播。 ”4.8.8“消防應急廣播系統的聯動控制信號應由消防聯動控制器出發，當確認火災后，應同時向全樓進行廣播”

廣播音響數*單只音箱功率*1.5           廣播功放：150W/300W/500W         每套功放占用2U空間

電源配置原則
新國標 4.8.1“火災自動報警系統應設置火災聲光報警器，并應在確認火災后啟動建筑內的所有火災聲光警報器。”

主機到現場聯動點距離小于200m時
主機自帶10A聯動電源可帶載150個聯動點；
入柜式20A聯動電源可帶載200個聯動點；

大于200m時，考慮配置現場壁掛電源
5A壁掛電源可帶載50~70個聯動點；
10A壁掛電源可帶載100~120個聯動點；
20A壁掛電源可帶載200個聯動點；

撰寫深化說明
為使施工方或甲方更好的對所深化圖紙進行針對性最終審核，需匯總深化內容，清晰詳盡的對其工程的深化工作進行說明，深化說明需包含以下幾項：
現場設備優化-線路優化-系統配置-注意事項

火災自動報警系統平面圖深化

短路隔離模塊
短路隔離模塊后帶現場設備不能超過32只
注意隔離模塊連接方式：樹形或環形
廣播模塊
按層或弱電豎井放廣播模塊

模塊箱設置
新國標 6.8.1 “每個報警區域內的模塊宜相對集中設置在本報警區域內的金屬模塊箱中。”
新國標 6.8.2“模塊嚴禁設置在配電（控制）柜（箱）內。”
新國標 6.8.3“本報警區域內的模塊不應控制其他報警區域的報警設備”
新國標 6.8.4“未集中設置的模塊附近應有尺寸不小于100mm*100mm的標識”

電話線
電話分機電話線和手動報警按鈕電話線需分開畫

特殊區域
  氣體滅火區、廚房、鍋爐房

探測器典型應用場所
   點型感煙火災探測器
適用場所：
飯店、藏館、教學樓、辦公樓的廳堂、臥室、辦公室、商場、列車載客車廂等。計算機房、通信機房、電影或電視放映室等樓梯、走道、電梯機房、車庫等。書庫、檔案庫等。
不適用場所：有大量粉塵、水霧滯留?？赡墚a(chǎn)生蒸氣和油霧。高海拔地區。在正常情況下有煙滯留

   點型感溫火災探測器:適用場所：
相對濕度經常大于95% 。可能發生無煙火災。
有大量粉塵。
吸煙室等在正常情況下有煙或蒸氣滯留的場所。
廚房、鍋爐房、發電機房、烘干車間等不宜安裝感煙火災探測器的場所。
需要聯動熄滅“安全出口”標志燈的安全出口內側。
其他無人滯留且不適合安裝感煙火災探測器，但發生火災時需要及時報警的場所。

   可燃氣體探測器
適用場所：
使用可燃氣體的場所。
燃氣站和燃氣表房以及存儲液化石油氣罐的場所。
其他散發可燃氣體和可燃蒸氣的場所。

   線型光束感煙探測器
適用場所：
大型庫房、博物館、檔案館、飛機庫等大多無遮擋場所。

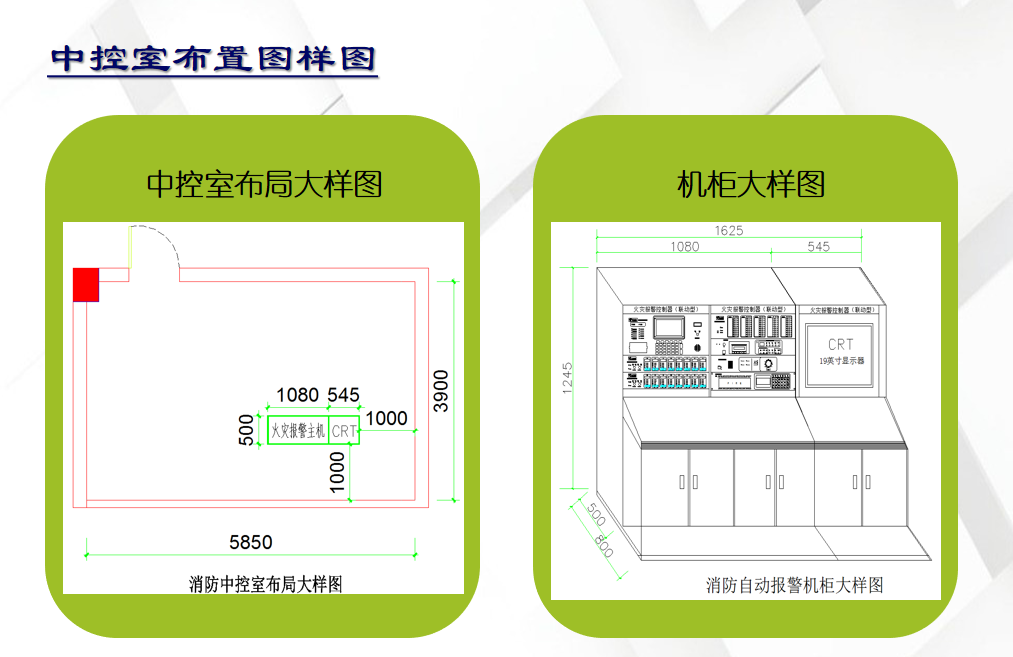

中控室布置圖

引用：新國標“3.4.8 消防控制室內設備的布置應符合下列要求：
   3.4.8.1 設備面盤前的操作距離：單列布置時不應小于1.5m；雙列布置時不應小于2m。

   3.4.8.2 在值班人員經常工作的一面，設備面盤至墻的距離不應小于3m。

   3.4.8.3 設備面盤后的維修距離不宜小于1m。

   3.4.8.4 設備面盤的排列長度大于4m時，其兩端應設置寬度不小于1m的通道。

   3.4.8.5 與建筑其他弱電系統合用的消防控制室內，消防設備應集中設置，并與其他設備間有明顯間隔。”

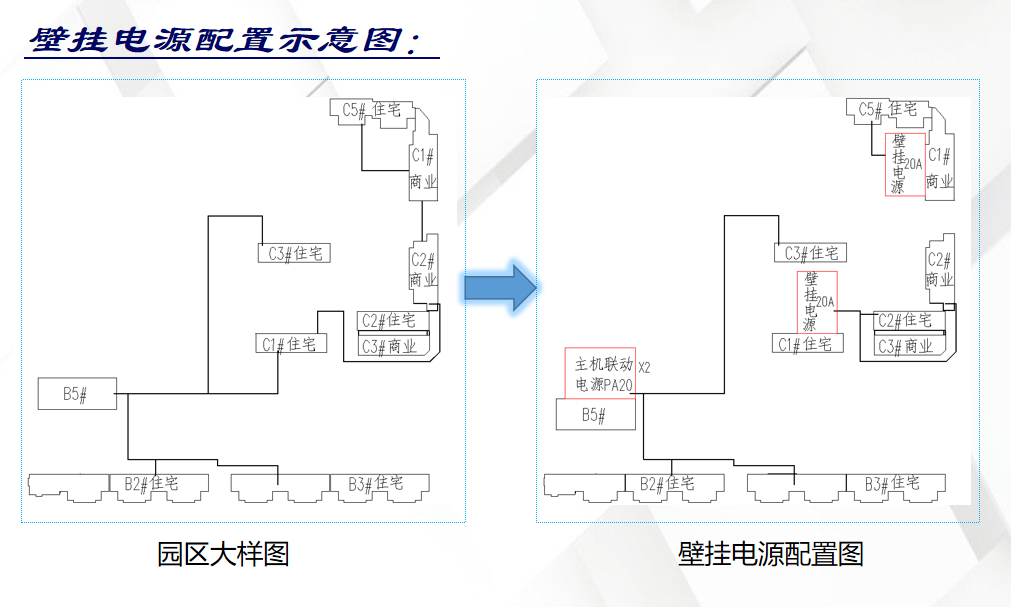

壁掛電源配置原則

壁掛電源:消防聯動電源線路傳輸距離過長會導致線路壓降過大，末端電壓過低，不能正常啟動被控設備

電源配置方法:距離：超過200米的聯動點

聯動點位：20A壁掛電源：200個聯動設備點（火災聲光警報器+ 控制模塊）

控制器組網問題
JBF11SF系列控制器組網容量99臺；
控制器之間通過外CAN，采用ZR-RVS-2×1.5mm2雙絞線進行“手拉手”式連接，區分正負極性；
控制器最遠傳輸距離＜1500米，增加CAN中繼模塊可以延長通訊距離。線路結構中盡量減少分支，如必須有分支需保證分支線路長度＜總線路長度的10%，否則影響聯網通訊；
適用于JBF-11S/C200 或以上容量的具有CAN總線通訊功能的控制器，組網容量99臺；
控制器之間通過CANFIB-100BT CAN轉光纖接口模塊，采用“星型” 或“手拉手” 方式進行組網；
不受距離限制，具有極強的抗干擾能力，從而最大程度保證系統穩定性與可靠性，降低日后的運行維護成本。

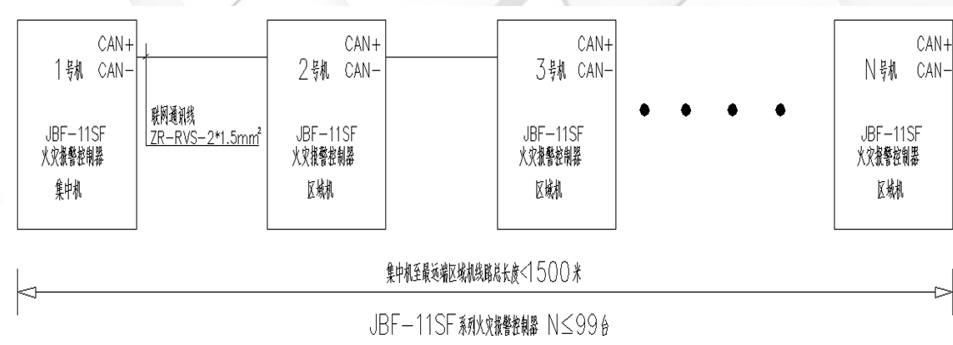

外CAN組網連接示意圖

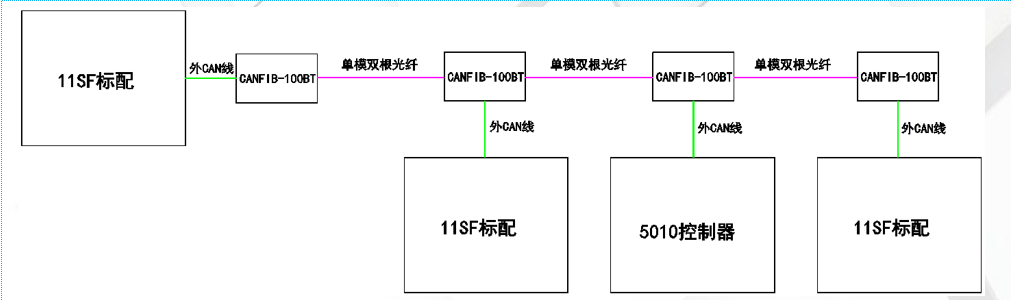

光纖組網連接示意圖-手拉手

光纖組網連接示意圖-星型


超高層建筑

新國標 3.1.7“高度超過 100m 的建筑中，除消防中控室內設置的控制器外，

每臺控制器的火災探測器、手動報警按鈕和模塊等設備不應跨域避難層。 ”
新國標 6.7.4“各避難層每隔20m設置一個消防專用電話分機或電話插孔”

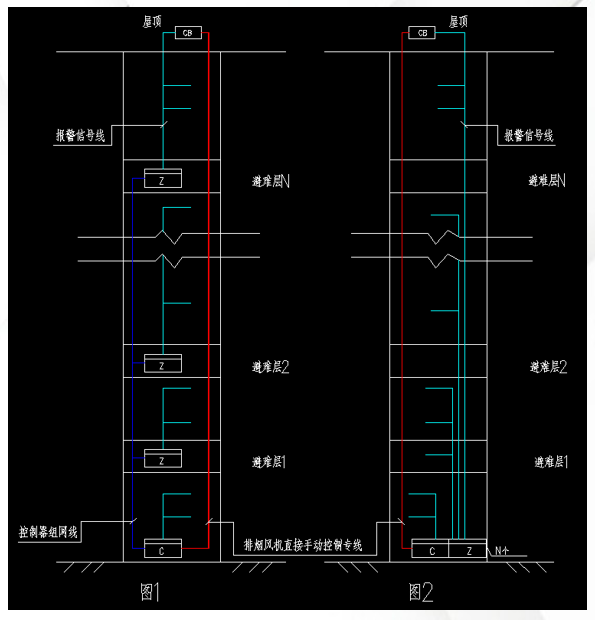

避難層主機設置示意圖

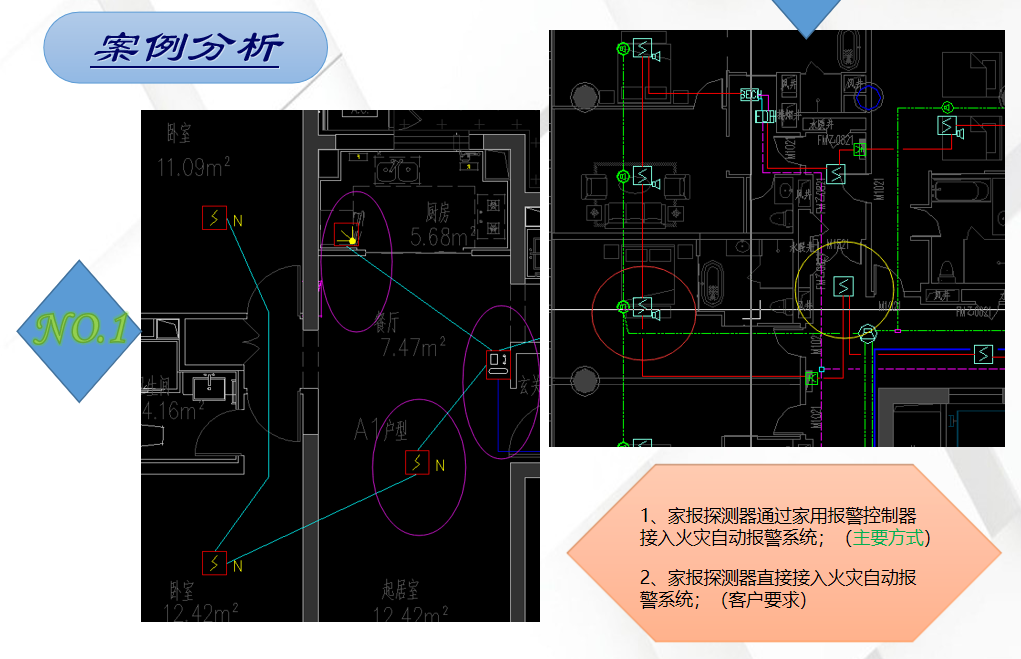

家用火災報警系統
定義：
B類：可由控制中心監控設備、家用火災報警控制器、家用火災探測器、火災聲警報器等設備組成。
C類：可由家用火災報警控制器、家用火災探測器、火災聲警報器等設備組成。
關于B類和C類系統的設計，新國標7.2.2第1~3條規定：
住戶內設置的家用火災探測器應接入家用火災報警控制器。
家用火災報警控制器應能啟動設置在公共部位的火災聲警報器。
B類系統中，設置在每戶住宅內的家用火災報警控制器應連接到控制中心監控設備，控制中心監控設備應能顯示發生火災的住戶。

家用火災報警系統

JBF5020 家用火災報警控制器
安裝方式：壁掛式，AV220V供電；
主機容量：最多可帶家用報警探測器16點；
可通過內接短信模塊采用聯通/移動 GSM 網絡與用戶通訊，將報警控制器的報警信息和故障信息以短信方式發送至指定用戶手機上。
與報警控制器通訊的接入方式有以下兩種：
1、通過外CAN通訊組網；
2、通過報警總線接入報警回路，一臺控制器占一個地址點；

JBF4102點型家用光電感煙火災探測器
報警原理：
通過進入迷宮內部的煙霧、灰塵、水滴等顆粒對光線的反射與散射強度進行判別，當煙霧濃度達到設定報警閾值時，探測器發出聲光報警信號，同時向火災報警控制器發出火災報警信號。
產品性能：
進煙方式：底部進煙；
保護面積：60～80㎡；
線制：兩總線無極性，最遠傳輸距離1000m；
編址范圍：1～200；
電流：監視電流＜350uA，報警電流＜6mA；
聲報警功能：初始聲壓小于45dB ,逐漸增大至58dB ，
在終端電壓VDC≥22V條件，支持同時報警數量≤32只；
適用場所：各類住宅建筑的起居室、臥室等場所。

JBF4112點型家用感溫火災探測器

報警原理：根據溫度變化，溫敏電阻的阻值變化來判斷火警，當溫參數達到閾值后，探測器發出聲光報警信號，同時向火災報警控制器發出火災報警信號。
產品性能：保護面積：20～30㎡；
線制：兩總線無極性，最遠傳輸距離1000m；
編址范圍：1～200；
電流：監視電流＜250uA，報警電流＜6mA；
聲報警功能：初始聲壓小于45dB ,逐漸增大至58dB ，
在終端電壓VDC≥22V條件，支持同時報警數量≤32只；
適用場所：各類住宅建筑的起居室、臥室等場所。

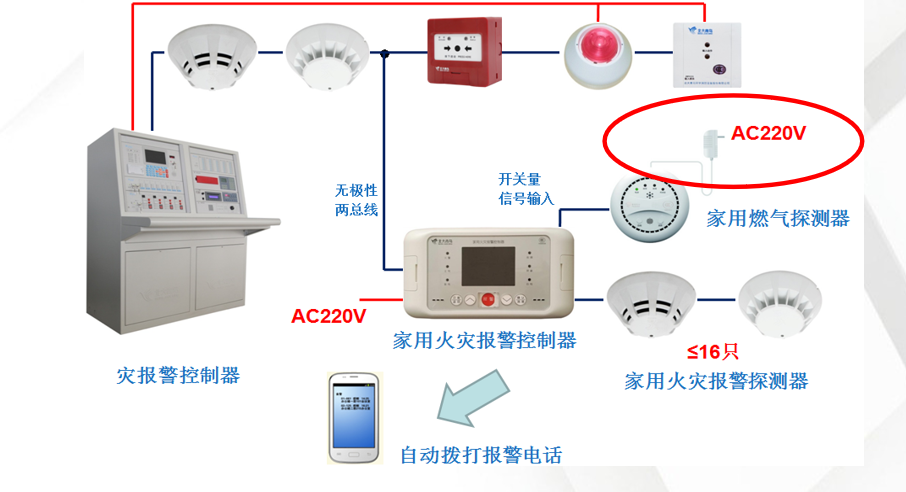

家用火災報警系統接線示意圖

家用火災報警系統
