電源接線安全警示

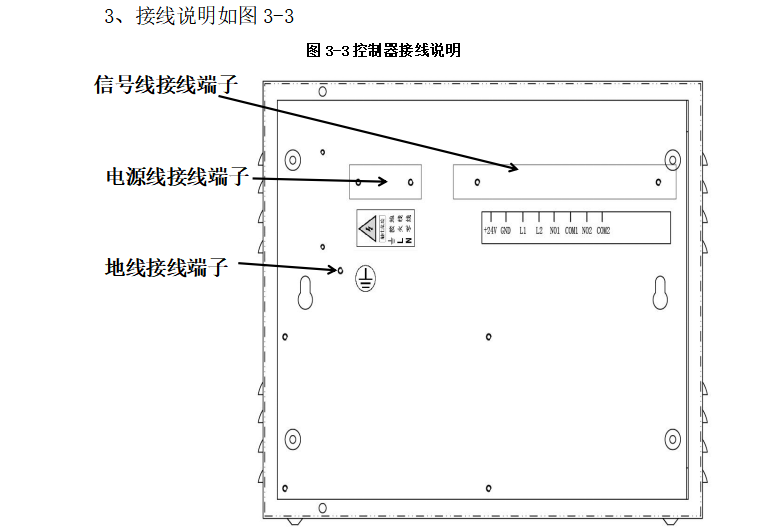

本機使用AC220V,50HZ交流電，電源接線端子位于機柜內部背面上端。使用前需用鑰匙打開面板，按端子標識接好電源。接線前請確認已切斷相關電源，接線時注意火線、零線、地線嚴禁接錯，具體操作步驟：1.用鑰匙打開機柜前門2.取下接線端子的塑料護蓋3.按照端子所標的標志連接電源線4.扣好接線端子的塑料護蓋5.扎線固定電源電纜。
危險：沒有正確可靠的保護接地有可能造成機殼帶電，有電擊危險。
一、
概述
JB-TB-JF991S型可燃氣體報警控制器（以下簡稱控制器），配接四川久遠智能監控有限責任公司生產的JF-D16測量范圍為0～100%LEL的點型可燃氣體探測器和JF-D161測量范圍為0～100%LEL的點型可燃氣體探測器（以下統稱探測器），可實時檢測工作場所環境中可燃氣體的濃度，當可燃氣體的濃度超過所設定的報警值時，控制器發出報警信號，并提供控制輸出接口。
本產品依據國家標準GB 16808-2008要求設計、生產。
二、
主要參數
主要參數如表2-1
：
表2-1 主要技術參數
|
內容 |
技術參數 |
|
主電供電 |
AC220V（適用范圍：187V～242V），50Hz±10％， |
|
備電供電 |
2節DC12V/8Ah鉛酸密封蓄電池 |
|
功率 |
140W |
|
使用環境 |
溫度-10℃～50℃，濕度≤93％RH |
|
信號傳輸 |
四總線制（信號總線L1，L2；電源+24V，GND） |
|
信號傳輸距離 |
1000m（2.5mm²） |
|
容量 |
1個回路，每個回路96個點位 |
|
適配設備 |
JF-D16 測量范圍為0～100%LEL的點型可燃氣體探測器（能顯示最大濃度：100%LEL）
JF-D161測量范圍為0～100%LEL的點型可燃氣體探測器（能顯示最大濃度：18%LEL） |
|
兩組常開觸點 |
報警時為閉合狀態，觸點容量：2A/DC30V或1A/AC125V |
|
報警設置 |
10%LEL |
|
報警方式 |
聲光報警 |
|
顯示方式 |
液晶顯示，4.3寸TFT彩色液晶 |
|
外形尺寸 |
長x寬x高: 377mm x 163mm x 281mm |
|
安裝方式 |
壁掛式 |
|
重 量 |
10.25kg |
|
執行標準 |
GB 16808-2008 |
三、
安裝與接線

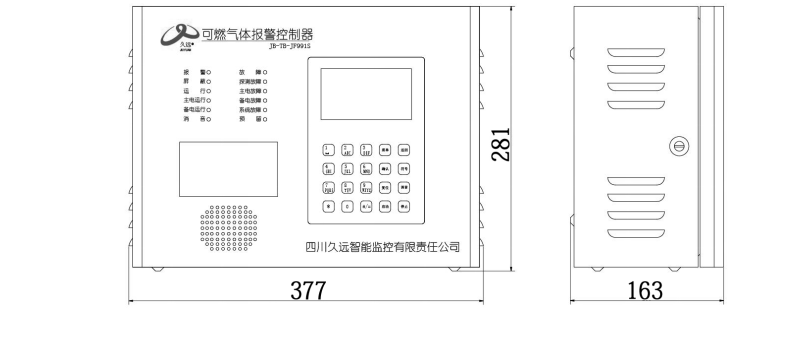

1、控制器外形尺寸如圖3-1
圖3-1 控制器外形尺寸 （單位：mm）

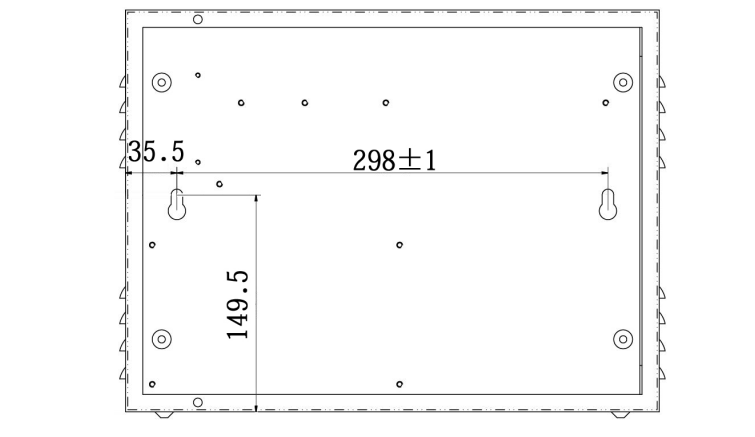

2、控制器安裝尺寸如圖3-2，安裝方式為壁掛安裝#p#分頁標題#e#
圖#p#分頁標題#e#3-2 控制器安裝尺寸 （單位：mm）
一、
系統開通
1、部件登記
連接好線路后，打開主電開關和備電開關，控制器啟動完成后，進行現場部件登記。只有探測器登記成功后，控制器才能讀取探測器的報警、故障等信息。
自動登記步驟：依次按“菜單” 按“3”鍵，依次輸入三位密碼 按“1”鍵進入自動登記 按“確認”鍵開始自動登記?？刂破鞯怯浲瓿珊髮⒆詣訌?fù)位，復位完成進入正常監視狀態。
手動登記步驟：按照自動登記前兩部進入系統安裝菜單后，按“2”鍵進入手動登記，按提示信息進行輸入，
輸入確認后必須按“返回”鍵完成登記。
2、系統配置
若控制器需要配接消防控制室圖形顯示裝置（CRT）,必須進行此項配置。
配置步驟：進入系統安裝菜單后 按“5”進入系統配置 連續按“1”鍵選擇對應的CRT型號 選擇完成后按“確認”鍵，顯示配置成功后返回。
3、打印機設置
控制器默認狀態下打印機是關閉的，需要手動開啟打印機。
設置步驟：進入系統設置菜單后 按“3”進入打印機設置界面 按“1”選擇至顯示“開啟” 按“確認”鍵，顯示配置成功后返回。
二、
操作簡介
1、密碼簡介
控制器一級操作不需要密碼，如“系統查詢”?？刂破鞫壊僮髅艽a默認為111，如進入“系統安裝”、“系統測試”、“系統設置”、“復位”需要輸入二級操作密碼?？刂破魅壊僮髅艽a默認為111111，如進入“高級設置”需要輸入三級操作密碼?？刂破髅艽a均可更改。
2、“報警”、“故障”狀態時的操作
“報警”、“故障”狀態，若一頁不能顯示全部信息，可以通過按“*”號鍵手動翻頁，每隔30s也會自動翻頁顯示。
報警或故障狀態菜單操作仍然可以使用，若在菜單操作過程中有報警或故障發生，則會立即返回到故障或報警頁面顯示。在菜單操作頁面中，若30s無按鍵輸入，將會跳轉到“報警”、“故障”、“屏蔽”中的一個頁面顯示。
3、按鍵功能簡介
“菜單”鍵：控制器正常運行時，可以按菜單鍵進入控制器的“系統查詢”、“系統安裝”、“系統測試”、“系統設置”等操作。
“返回”鍵：可以從當前頁面跳轉到上一級頁面，也可以刪除輸入有誤的數值，重新輸入。
“確認”鍵：可以確認當前輸入的內容和操作。
“復位”鍵：按下后，進入輸入復位密碼界面，密碼輸入正確后按“確認”鍵控制器復位。
“消音”鍵：有故障聲或報警聲時，按下此鍵可消音，無聲音發出時，按此鍵無效。
數值鍵：按下菜單條目對應的數值鍵可進入對應的操作頁面；可以在需要輸入的界面輸入對應的數值。
“*”號“#”號鍵：在某些顯示頁面可以用來翻頁。#p#分頁標題#e##p#分頁標題#e#
“符號”，“啟動”，“停止”三顆按鍵暫時未賦予功能。
控制器的具體操作可根據每個頁面上的提示信息進行，在此不再敘述。
三、
常見故障排除
1、主電故障：請檢查主電是否接通、主電開關是否打開、主電保險絲是否燒毀；
2、備電故障：請檢查電池接線、備電開關是否打開、備電保險絲是否燒毀；
3、總線故障：請檢查總線是否短路、不正常接地等；
4、探測故障：請檢查對應探測器底座接線是否牢固、探測器是否損壞等；
5、通信故障：若配接了消防控制室圖形顯示裝置（CRT），請檢查CRT是否開啟并正確設置、連線是否正確等；若未配接CRT，請在控制器的系統安裝-系統配置頁面下把CRT配置項改為“未配置”。
6、系統故障：請直接與技術服務部聯系。
控制可以通過自檢功能檢查面板顯示是否正常。若在使用過程中遇到不能立即排除的故障，請關閉系統電源后與技術服務部聯系。
