GW810UVIR2點型紫外/紅外復合火焰探測器使用說明書
1 概述
GW810UVIR2點型紫外/紅外復合火焰探測器（以下簡稱火焰探測器），提供了新一代的火焰探測能力和技術標準?；鹧嫣綔y器使用了一顆日光盲型紫外傳感器和兩顆低噪聲紅外熱釋電傳感器，再通過內置的32位微處理器和專利信號處理算法，更加有效的區分出真實的火焰輻射與干擾源，也極大程度的降低了環境因素對探測器的影響；探測器可設置多個報警閾值等級，滿足更多場合的不同需求；GW810UVIR2火焰探測器是通過廣泛市場調研和采集客戶反饋信息，通過大量的試驗數據，在當前市場廣泛應用火焰探測器基礎上，對硬件電路和軟件算法都做了較大改善。
2 主要特性
1. 內置高速、低功耗、高性能32位高精度數據處理芯片。
2. 采用進口日光盲紫外傳感器和低噪聲紅外熱熱釋電傳感器。
3. 多級報警閾值適用更多場合。
4. 最大探測視角120°。
5. 探測距離達50米以上。
6. 完善的算法最佳的結合了火焰探測和誤報警能力。
7. 防爆設計適用于隧道及危險區域工業場所使用。
8. 低維護成本，易于更新改進。
結構與安裝
警告：安裝探測器之前，請切斷探測器供電線路的電源。
注意：所有接線必須符合有關標準法規。
注意：如探測器安裝在防暴區域，探測器的連線應是功率限制連接，并受到控制?；鹧嫣綔y器的設置以《火災自動報警設計規范》（GB50116-2013）為準。
檢查外部連接線是否開路、短路故障。

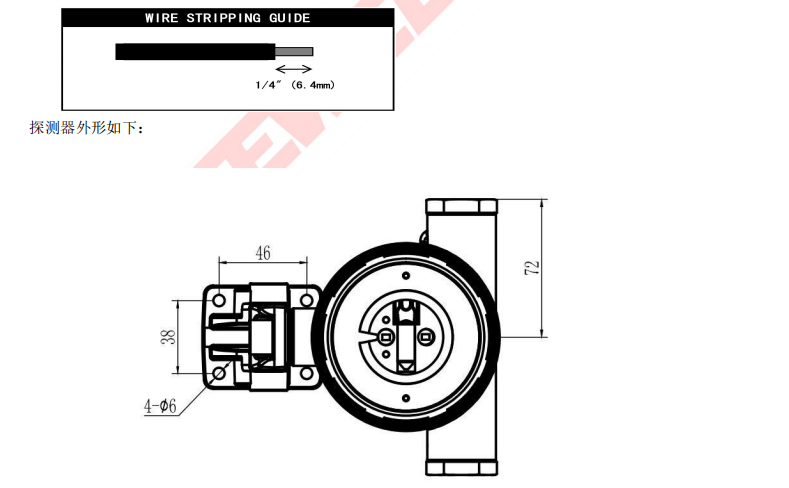

將探測器按下圖安裝好，并根據保護范圍，適當調整探測器的視角角度。
注意：所有連線均采用 1.0 平方以上的電線，連接線末端剝去大約 6mm 的絕緣護套，連接到
BTF810-UVIR2 火焰探測器的接線端子上。
告誡：過多地或過少地暴露導線可能引起錯誤的連接。
